PCB印刷，又稱電路板印刷，是當今很發達的新產業，而網版印刷的快速發展又為這個產業注入了活力，給電子工業帶來了重大變革。當前的網印工藝完全能夠適應高密度的PCB生產。

PCB是英文(Printed Circuit Board)印制線路板的簡稱。通常把在絕緣材上，按預定設計，制成印制線路、印制元件或兩者組合而成的導電圖形稱為印制電路。而在絕緣基材上提供元器件之間電氣連接的導電圖形，稱為印制線路。這樣就把印制電路或印制線路的成品板稱為印制線路板，亦稱為印制板或印制電路板。

線路板是表面貼裝設計中不可缺少的組成之一。線路板是電子產品中電路組件與器件的支撐件，它實現了電路組件和器件之間的電氣連接。隨著電子技術發展，PCB板的體積越來越小，密度也越來越高，并且PCB板層不斷地增加，因此，要求PCB在整體布局、抗干擾能力、工藝上和可制造性上要求越來越高。

線路板所使用的UV膠

PCB電路板表面的涂覆保護。主要特點：“三防”性能最佳,透濕性極低，氣味低,表面呈憎水性，適合長時間在潮濕環境下使用；厚度均勻，不存在流掛，堆積、毛細管道、氣泡等涂層缺陷,最完整的保護,常溫可在任何腐蝕性環境（溶劑、強酸、強堿）中使用，適合于高中低電壓器件,固化速度快,施工效率高。

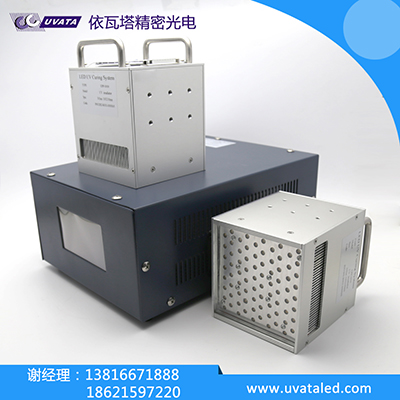

線路板使用UVLED面光源的優勢

單波長紫外光輸出，無有害的熱效應

低功耗，節省能源

布局自由，節省空間

照射頭可單獨或多頭同時控制，節省設備投資

穩定的輸出精度

壽命長，降低運行成本

大范圍均勻照射
